臺式雙管液壓脹管機主要技術特點

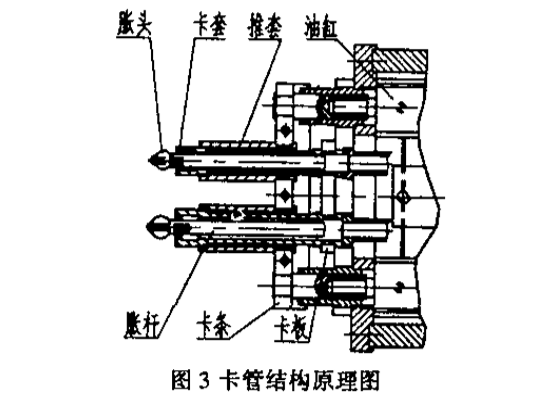

一：雙管液壓脹管機采用雙根同時推脹的脹制過程，換熱器產品在工作臺上無需固定，使脹制過程簡單化。其實現原理如圖3：先將換熱器管端口用專用液壓擴口器把外徑擴大1～3mm(不同管徑不等)，將卡套對準管口推動脹管主機向前移動使管口進人卡套內10mm左右，按動油缸前進按鈕，油缸推動卡條并使推套向前移動徑向抱緊卡套，使管端口卡在卡套內相對固定，從而實現脹制推力的內部消耗，完成推脹。
二：脹制力損耗小，平穩可靠。傳動方式采用雙根齒形脹桿與上、下兩圓弧齒輪柱嚙合(松緊可詞節)，這樣就消除了以往靠摩擦力脹制使雙根脹桿不同步前進的現象，既獲得了同步所帶來的優良產品質量，同時也為電器控制設計提供了先決條件。
三：脹制范圍廣。換熱器長、寬、高及孔距、管徑等可在同一機上調節實現。其調節靈活性及互換性非其它脹管機可及。如在換熱器孔距及管徑改變的情況下，只要更換相應孔距的卡條、卡板及相應管徑的卡套、推套即可實現。
四：脹制長度及速度(快、慢)是采用旋轉編碼器數顯控制。 這使脹制長度量化在0.1mm范圍內。并解決了摩擦力雙管脹管 機上沒有脹制開始與結束loomm范圍內的脹制工藝所要求的 慢速問題。
五：輔助機構調整靈活、方便。高度升降采用電動系列升降機調整．準確可靠。左右寬度及前后調整采用光杠、直線軸承座與直線導軌手動輕推即可，使勞動強度較比原摩擦力雙管脹管機大大降低，且操作自如、無卡死現象。
